KW型塑封热保护器是一种将定温后的双金属片作为热敏感反应元件，当温度或电流增高时所产生的热量传递到双金属碟片上，达到预定温度值时便迅速动作，使触点断开，切断电路，当温度下降到预定复位设定值时，双金属片迅速恢复，使触点闭合，接通电路，该热保护器具有体积小，外壳绝缘（PBT高温工程塑料）、动作灵敏、触点容量大、寿命长等特点。
应用范围
洗衣机电机、抽油烟电机、串激电机、空调风扇电机、电加热器、荧光等整流器，水泵电机、变压器、充电滇池、汽车直流电机、电动自行车电机等 。

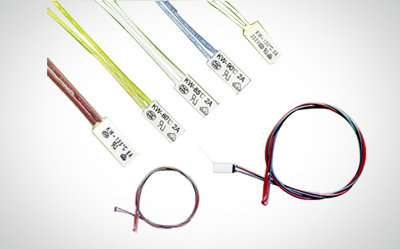

产品外型结构图

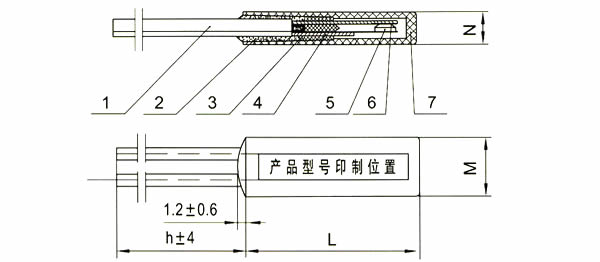

产品结构图
序号 NO. | 名称 | 序号 NO. | 名称 |
1 | 导线 | 5 | 动触点 |
2 | 密封胶 | 6 | 静触片 |
3 | 固定座 | 7 | 外壳 |
4 | 双金属片 |
触点容量
在下列条件下可动作5000万次以上
型号 | 24V-DC | 110V-AC | 250V-AC |
BRL1 | 10A | 8A | 6A |
常用温度规格
动作温度 | 复位温度 | 动作温度 | 复位温度 |
70±5℃ | 45±15℃ | 105±15℃ | 70±15℃ |
75±5℃ | 50±15℃ | 110±15℃ | 75±15℃ |
80±5℃ | 55±15℃ | 115±5℃ | 75±15℃ |
85±5℃ | 55±15℃ | 120±5℃ | 80±15℃ |
90±5℃ | 60±15℃ | 125±5℃ | 85±15℃ |
95±5℃ | 70±15℃ | 130±5℃ | 85±15℃ |
100±5℃ | 70±15℃ | 特别规格可根据顾客要求制定 | |
